TekSpan Zynox 45
Pourquoi TekSpan Zynox 45 ?
- Solution unique de structure modulaire en acier
- Idéal pour les applications à charge moyenne
- Zinc magnésium de haute qualité partout
- Protection de surface pour C4 élevé / C5 moyen
- Protection structurelle incendie sûre conformément à la norme DIN EN 1993-1-2 (EC3)
- Le système répond aux normes EN 1090
- Remplit parfaitement un espace porteur entre le profilé canal de 41 mm et les profilés TekSpan de 80 / 100 mm
- Plus résistant que le profilé 41mm B2B sur 3m
Système de support unique pour usage moyen
- Résistance de charge supérieure au profilé de 41 mm
- Finition zinc magnésium offre une résistance exceptionnelle à la corrosion
- Fixation ultra-rapide opti-lock – pas d'écrous à ailettes fastidieux
- Peut être connecté aux systèmes de canaux de style unistrut standard

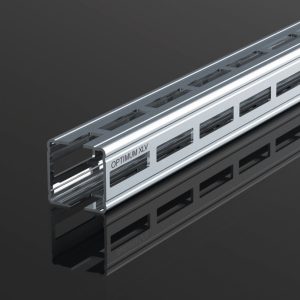

profil carré soudé 45x45mm
- Permet la connexion sur les 4 côtés
- Disponible en longueurs de 3m ou 6m
- Haute résistance en charge (comparable à un profilé en U dos à dos de 41 mm)
- Peut être simplement coupé à la longueur désirée à l'aide d'une scie à onglet sur site
- Compatible avec les systèmes de profilés TekSpan 80 / 100 mm
- Rainures 11x51mm, décalées sur les faces opposées
- Accepte des tiges M10 maximum à travers le profil, pour des connexions polyvalentes
Système de fixation opti-lock breveté
- Utilisé une clé ou une douille de 15 mm pour fixer
- Fixation hautement sécurisée, avec rondelle crantée pour une adhérence maximale
- Facilement amovible pour repositionnement

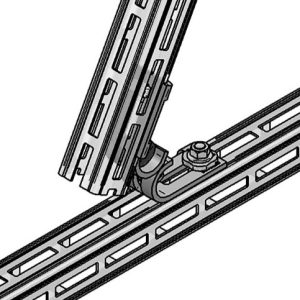

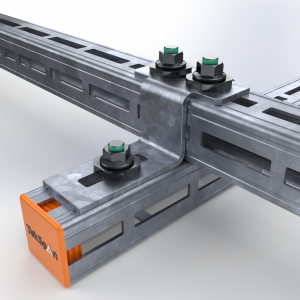

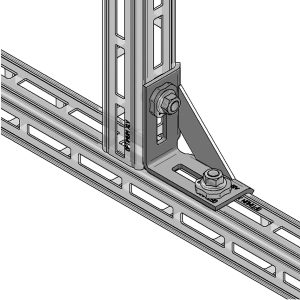

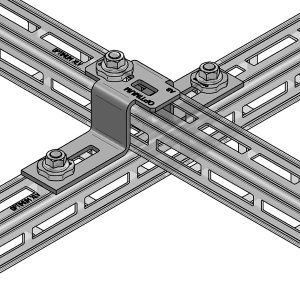

Gamme complète de supports
- Créez une assemblage de cadre
- Incroyablement rapide à construire
- Compatible avec les systèmes de profilés TekSpan 80 / 100 mm
- Nécessite uniquement une clé plate / une douille de 15 mm
Système de support idéal pour tuyauterie
- Conception très polyvalente. Idéal pour supporter des colliers de serrage et des brides de tuyauterie.
- Support mâle à filetage intégral M10
- Peut être fixé à plusieurs faces de profil
Système de support idéal pour le confinement électrique
- Capacité de charge exceptionnelle sur grande portée
- Parfait pour les supports de chemins de câbles / échelles à câbles / paniers de câbles
- Peut être fixé à plusieurs faces de profil
Sur une portée de 1m avec charge répartie ;
41/41 – 400kg
41/41 B2B – 1200kg
TekSpan 45 – 750kg
TekSpan 80 – 3500kg (réalistement limité à 1500kg par les supports)
TekSpan 100 – 6800kg (limité en réalité à 1800kg par les supports)
On a une portée de 3m avec une charge répartie ;
41/41 – 46kg
41/41 B2B – 101 kg
TekSpan 45 – 244 kg
TekSpan 80 – 1150 kg (réellement limité à 600 kg par les supports)
TekSpan 100 – 2300kg (en pratique limité à 1300kg par les supports)
